50kg玉米全自动包装线技术方案

根据用户的实际需求，华联机械集团提出了50kg玉米全自动包装线技术方案，为用户提供了从自动供袋套袋、自动秤重灌装、折边缝包、倒袋、检重、不合格品自动剔除、包袋整平、自动喷码到后段的袋子码垛和空托盘自动供给、机器人码垛、实托盘输出等工程的全套方案。此方案中的全套设备由华联机械集团独立供货。就相关技术要求达成如下玉米称量重袋全自动包装线技术方案。

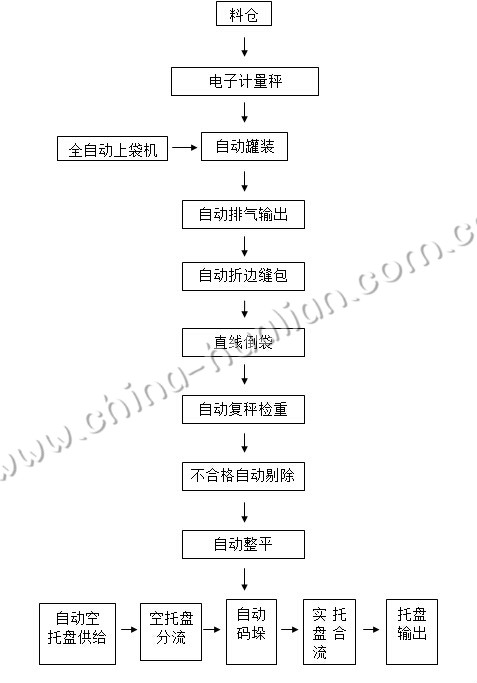

50kg玉米全自动包装线示意图说明：

1.自动电子计量秤将料仓中的物料自动秤量成50kg；

2.全自动上袋机自动取袋、开袋、将袋套入料斗中，全自动上袋机套袋完成后，给电子计量秤发落料信号，电子计量秤将已经秤量好的50kg物料落到包装袋中；

3.全自动上袋机在落料后，自动完成震料、排气功能，将装有物料的包装袋输送至立袋输送机，立袋输送机将包装袋送入折边缝合自动包装机进行折边缝合；

4.包装袋缝合后，由直线倒袋机将包装袋推倒，进入动态检重秤进行重量复检，重量不合格被直角剔除机剔除；

5.重量合格不剔除直接通过直角剔除机，送入包袋整平机进行包装袋整平，然后进入喷码输送机；

6.输送到取包输送机等待码垛。

7.托盘库自动分离出空托盘，由空托盘输送机输送至各自码垛托盘输送机处等待码垛；

8.码垛机器人按设定程序将包装袋码垛至各自空托盘上，码垛完成后，码垛托盘输送机将托盘输送到实托盘缓冲输送机上，最后输送至无动力托盘输送机上，由人工使用叉车将托盘铲入仓库。

50kg玉米全自动包装线电控系统负责将全线各单元设备进行联锁自动控制。全线控制系统与各全自动包装机控制柜安装在适当位置。全线设备采用PLC自动控制，并设置安全联锁装置，可全线紧急停车。有关联锁可全部在PLC程序中进行软连接。设备上的电气元件有设备位号。控制柜所有进线接触良好。电气控制柜材质采用碳钢喷塑材质。大袋包装生产线电气控制柜负责控制大袋包装段设备协调工作。码垛线电气控制柜负现控制机器人码垛段设备协调工作。
