“自然有机物”的护发产品包装生产线为何占地面积这么少?

自然有机(Natures Organics)是一家澳大利亚个人护理和家用清洁用品制造商,其理念是创造出质量最好、价格尽可能低的对环境负责的产品。过去,该公司的护发产品包装生产线使用四件纸箱包装设备-车道分隔输送机,捆绑包装器,纸箱封箱机和码垛机。这条护发产品包装生产线长达45多米,以每分钟10箱的速度生产效率运行。每箱装24瓶塑料包装的4x6捆。
麻烦的是,零售市场销售天然有机产品寻求一个更现成的包装方式,只包含四瓶产品的。公司的箱子包装和码垛工艺不能满足这些零售需求,也不能以要求的速度生产。再加上设施有限的空间,客户必须要找到占地面积更少的包装线解决方案。

护发产品包装生产线
包装流水线路调整
新的护发产品包装生产线包括四个子机器,它们总共在仅仅12米长×4.3米宽的占地空间中运行。包装线集成了所有需要的功能,不管是设备还是软件,使得所有东西都在一个装置内。只需要一个在线管理系统和一个员工操作它。

整线流程:
用于洗发水和护发素的箱子包装和堆垛生产线于2013年3月投入使用,处理以下尺寸和包装要求:
1、两个400毫升,一个500毫升PET瓶,呈椭圆形
2、一次装箱四瓶
3、五层码垛
4、所有尺寸的速度为220 BPM(55箱/分钟)

护发产品包装线

位于墨尔本郊区的自然有机化工厂占地面积超过40000平方米,拥有公司所有部门。公司产品的原材料在五至30公吨的油箱中混合,并输送至灌装线。瓶装瓶从散装部到达。操作员将瓶子转移到料斗中,然后灌装瓶子。从那里,瓶子输送到灌装和封盖机械。接着,在通过收缩隧道输送之前,将PET收缩套管施加到每个瓶子上。质量控制人员检查套筒标记的瓶子,然后进入机器人装箱-封箱-码垛包装线。

护发产品包装流水线
纸箱运输-封热熔胶系统

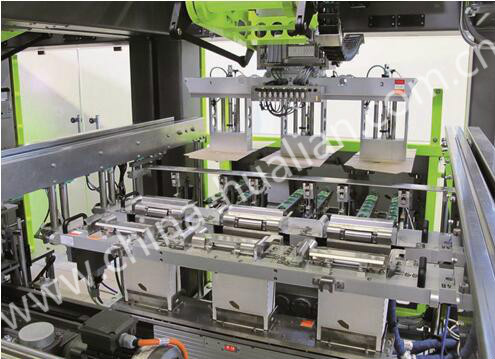

纸箱坯横渡在轨道上。电力是感应式传输,通信是通过Wi-Fi,所以没有电缆连接到它。可调整尺寸的板位于横式运输小车上。对于自然有机物,板适合货架准备好的情况。在第一子机中装有带有纸箱坯的三履带式送箱器。TLM F3机器人从送箱器上取出三个纸箱坯,并将它们转移到TLM F2机器人上。
双轴机器人引导坯料经过热胶喷嘴,在折叠框架中竖立顶部装载箱,并将箱子放置在输送线上的一个区域上,在下面等待装入瓶子。为了帮助在纸箱坯的内侧胶合,舒伯特提供了22轴TLM F2机器人。一个机器人用来关闭箱子,而第二个机器人用来压在箱子的侧面上。
装瓶

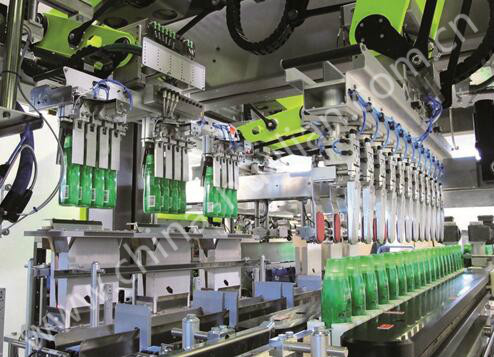

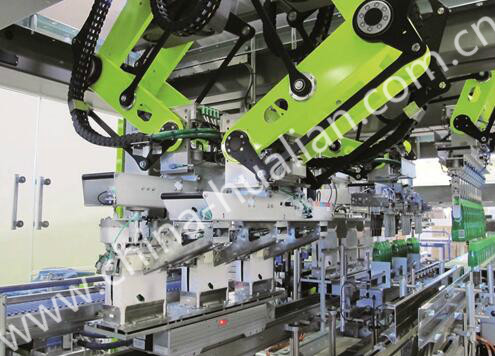

瓶从灌装线到达,也被送入第一个子机器,分组输送链将瓶子分开,并将它们引导到输送整瓶系统中。转体移动到瓶子装箱机,这是第二子机器。在那里,TLM F2机器人从里瓶系统中拾取瓶子并将它们放置在箱子中。当填充的箱子然后通过密封站时,热胶喷嘴将粘结剂涂在外壳的盖上。TLM F2机器人在第三个子机上关闭壳体。另一个TLM F2机器人也压在盖子的侧面。这个机器人拿起箱子,转动90度,然后把它们放在搬运输送机上。

护发产品包装生产线占地面积

下游码垛

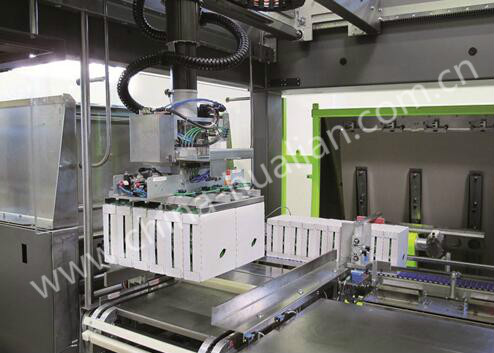

码垛机代表舒伯特在澳大利亚的第一台,是第四个子机。伺服驱动校对单元用于包装和缓冲情况。TLM P4码垛机器人拾取箱子并把它们放在等待托盘上。成品托盘离开线,并转移到拉伸包装。托盘库最多可容纳10个空托盘。从那里,单独的托盘被转移到纸箱码垛工位。码垛机器人首先将一张纸板滑板放在每个新托盘的底座上,然后再将纸箱按照规律码垛到托盘上。
再次强调,整条护发用品包装生产线占地面积只需12米长×4.3米宽的空间。其中所有动作全部由机器人操作工完成。
